ラミネーター

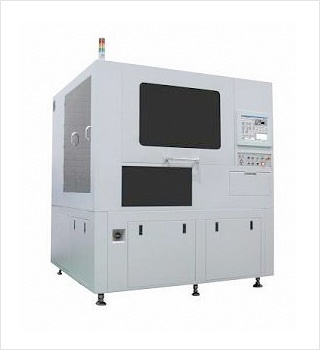

補強板自動仮貼装置

SR-250ASB/MAB-250

用途

FPC(Flexible Print Circuit)に補強板を自動で仮付する装置

特長
  1. フィルム加工(ハーフカットなど)機能あり
  2. 高精度な貼り合わせ精度(貼付精度±50μm)
  3. CCDカメラで位置の読み取り、貼付精度のモニター監視
  4. パーソナルコンピューターによる簡単操作及び正確な取り付け設定
  5. テーブル加熱機能あり
  6. CCDカメラによる高精度なアライメント
製品仕様

■有効ワークサイズ – Effective Work Size
250×250~500×500mm

■ワーク厚み – Work Thickness
0.05~1.0mm

■補強板サイズ – Rainforce Plate Size
10×4~50×50mm

■貼り付け精度 – Precision
±50μm

■装置サイズ – Device Dimensions
(W)1780×(D)1600×(H)2272mm

■電源 – Power Supply
3φ AC200V 10kW
