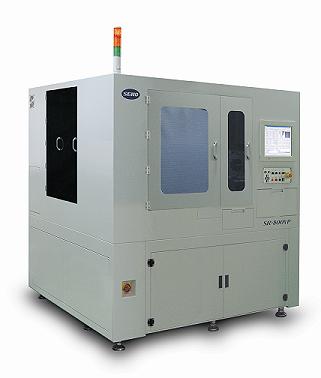

自動外形抜装置
SR-500VP
 |
| PCB,FPCB基板の外形及び端子自動打ち抜き装置。タッチパネルの化粧フィルムの打ち抜き、ハーフ カットする装置 |
 |
| CCDカメラによる高精度打ち抜き。硬いものからフィルムなどの薄いものまで対応。あらゆる種類の金型に 対応、ハーフカット可 |
製品仕様
有効幅 - Max workpiece
230×150〜515×415mm
厚さ - Thickness(mm)
0.05〜1.0 mm（製品仕様に依存）
加圧方式 - Press source
サーボモータ方式
加圧速度 - Press speed
1.8sec/stroke
精度 - Press accuracy
±20μm以下
装置サイズ - Device demensions
W1830×D1875×H2000mm
電源 - Power supply
3φ 220V 15kW
エアー源 - Air supply
0.5MPa 以上
 |
 |
 |
