エアーシャフト製品紹介
Information of
products
エアーシャフト
-
- YR-100U
- 標準なタイプで巻取り、巻出しに使われています。安価です。
シャフト直径はφ38〜300mmまで仕様変更できます。
金属（steel/duralmin),ロールとラグの形状はWEB材料により仕様が決定されます。
- 巻取（STEELタイプ） 最大荷重は500kg(φ3インチ）、1200kg(φ6インチ）
- 巻取（duraluminタイプ）最大荷重1500kg(φ3インチ）、5000kg(φ6インチ）
-
- YR-100R
- シャフトの同心を改善したエアーシャフトです。
高精度の巻きに適しています。
最小スリット幅:50��
- 巻取（STEELタイプ） 最大荷重は500kg(φ3インチ）、1200kg(φ6インチ）
- 巻取（duraluminタイプ）最大荷重1500kg(φ3インチ）、5000kg(φ6インチ）
リーフタイプ
インナータイプ
-
- YR-201
- YR-201はリーフがコア径よりも内側にあり、ラグ材料もゴムからなっています。
リーフが120度対称 にあるため同心状にコアを固定できます
直径:φ25〜50��
WEB材料の膜厚は4μ〜100μm（低テンション）
-

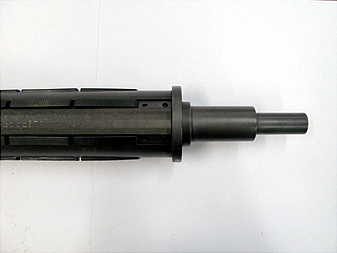

- YR-202
- YR-202はリーフがコア径よりも内側にあり、ラグ材料もゴムからなっています。
本体材質はAluminiumもしくはSTEELです。
上記材質はロール重量、巻き取る材料により決定されます。
用途:フィルムの巻取、巻出
ラグがゴムのためコアを柔軟に固定できます。
-
- YR-202B
- YR-202はリーフがコア径よりも内側にあり、ラグ材料もゴムからなっています。
さらに、水平方向のベアリングが追加されていることによりロールの取りだしが簡単です。
-
- YR-203
- 特許製品です。
巻取り時に精度を必要とするものに適しています。
WEB材料膜厚は4〜20μmです。WEB材料重量50〜100kg。ライン速度最大1000m/min.
最小スリット幅: 4mm以下
-
- YR-204
- 2種類のリーフからなり、計6本あります。最初に3本のリーフでセンター出しをしてから残りの3本でコアを固定します。
巻取り時に精度を必要とするものに適しています。
最小スリット幅:10�舒焚次�WEB材料重量50〜100kg、WEB材料膜厚:20〜250μm、ライン速度:最大400m/min.
-
- YR-205
- YR-202のようにリーフがコア径よりも内側にあり、ラグ材料もゴムからなっています。
本体材質はAluminiumもしくはSTEELです。
各リーフごとにバルブがついているため一つが故障しても巻き取り作業などを続けれられます。
-
- YR-206A(スペシャルエアシャフト）
- YR-206Aは直径3インチです。1200kgの役務に耐えられます。特に高負荷、ライン速度が速い場合に使用されます。
ラインナップは以下のようなものがあります。
- 3インチ(76.2mm) :YR-101A 最大負荷1500kg,ライン速度800m/min.
- 6インチ(151mm) :YR-106A 最大負荷5000kg,ライン速度1000m/min.
- 12インチ(300mm) :YR-206A 最大負荷5000kg,ライン速度1500m/min.
※上記エアーシャフトは製紙会社様で使用されています。
ピンタイプ
-
- YR-300
- YR-300は直接巻く、もしくはタッチロール巻取りに使用されます。
ラグにピンがあるため各フィルム層にエアが入るのを防ぎます。
ボタンタイプ
-
- YR-400
- YR-400はYR-300、YR-400とは違い表面ドラムタイプです。
高速使用(MAX400m/min.)、幅広時に適しています。
分離タイプ
-
- YR-500
- YR-500は薄い(3mm以下）の金属の巻きとりに適しています
コアを位置を正確に 位置決めでき、スペーサーによる誤差を除去できます。
その上ナイフシャフトを装備出来ます。
製品は同心方向の精度は0.15、垂直方向は90±0.2°と高精度であるため、
高精度作業を必要としている者に適しています。
 |
 |
 |
